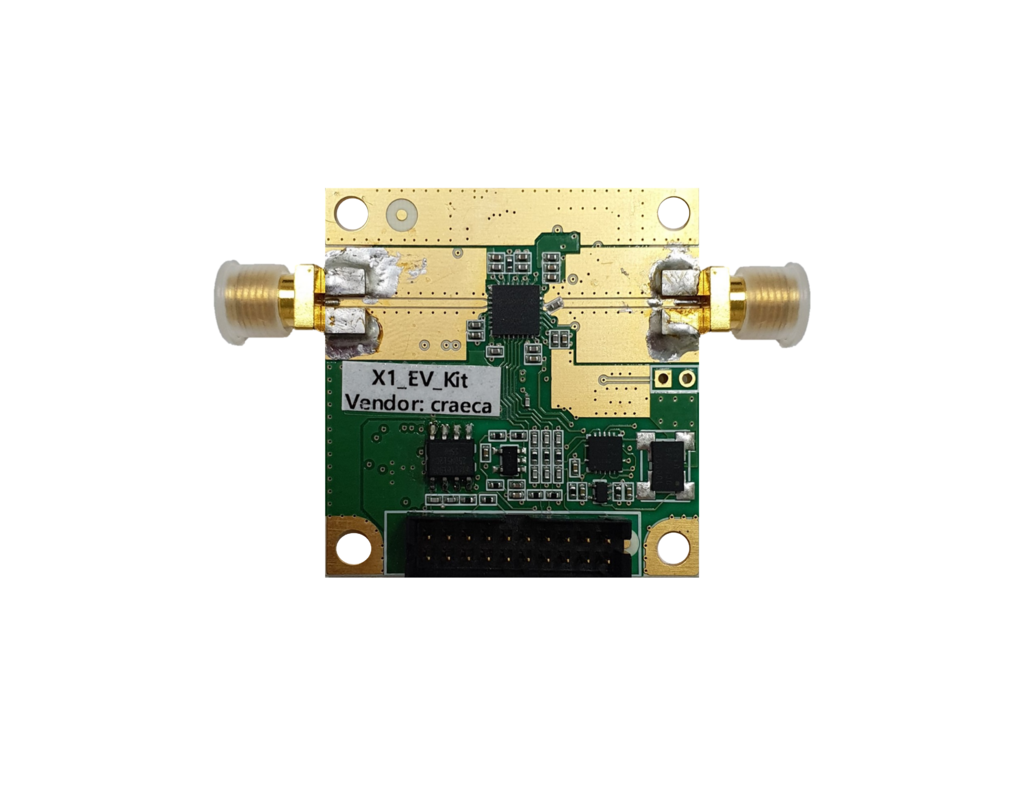

X1 HighBand Ev Kit (0.85GHz - 9.55GHz)


단일 칩 임펄스 레이더 기반으로 즉시 사용할 수 있는 트랜스시버입니다.
사용자가 직접 사용하며, 원거리 감지로 활용됩니다.
안테나에서 내보내는 신호가 벽을 투과해 움직이는 물체의 부딪혀 반사되는 신호를 측정합니다.

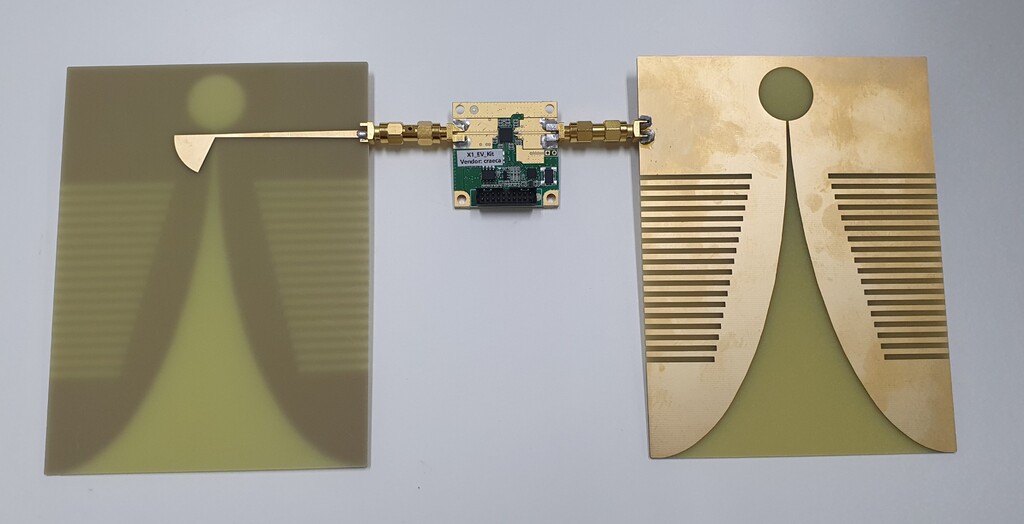

※ UWB 비발디 안테나와 결합하여 사용할 수 있습니다.



 지중탐지 레이더 GPR


GPR(지중탐지레이더)은 전자파를 지하로 방사시켜 투과되며 그 중 반사되는 전자파를 수신하여 지하구조, 지하시설 등을 고해상도로 탐지 가능합니다.

반사되는 전자파의 송수신 시간을 통해 매질 두께, 위치, 규모, 균열 존재여부 등을 파악할 수 있습니다.

- 땅속(가스관, 수도관, 싱크홀, 금속 파이프 등)의 위치와 깊이 판별 가능하며

- 지하(가스, 상하수도, 전기, 통신, 문화재) 관리와 사후관리에 용이합니다.

- 건설사업에서 설계, 시공, 사후 관리에 효율적으로 사용할 수 있습니다.

※ X1 chip을 활용하여 GPR 레이더를 사용할 수 있습니다.




 X1 칩

X1 chip은 나노크기의 저전력, 고성능 기능으로 설계된 레이더 트랜시버로, 지중탐지레이더 GPR에 사용할 수 있습니다.

​

X1 chip은 벽투과, 지표/지면 투과, 지뢰탐지 등이 되며 특히 드론을 이용한 지면투과에 효과적입니다. 드론은 지면에 비접촉으로 탐지 가능하며 짧은 시간 넓은 공간을 파악 가능하며 사람이 접근하기 어려운 공간(ex 지뢰) 등에도 안전하게 측정 가능합니다.

​​

1) 높은 투과성

X1 칩은 주파수 밴드 4개로 X4 칩보다 낮은 주파수를 가지고 있기 때문에 투과가 잘되는 특징이 있으며, 벽투과 & 지표투과 등 다양하게 활용할 수 있습니다.​


2) 최대 10M 측정거리

측정범위가 최대 10M로 고정된 X4 칩과 달리 X1 칩은 측정범위가 설정 가능합니다.

​

3) 높은 해상도

X4칩보다 X1칩은 해상도가 더 높아 측정이 용이합니다.




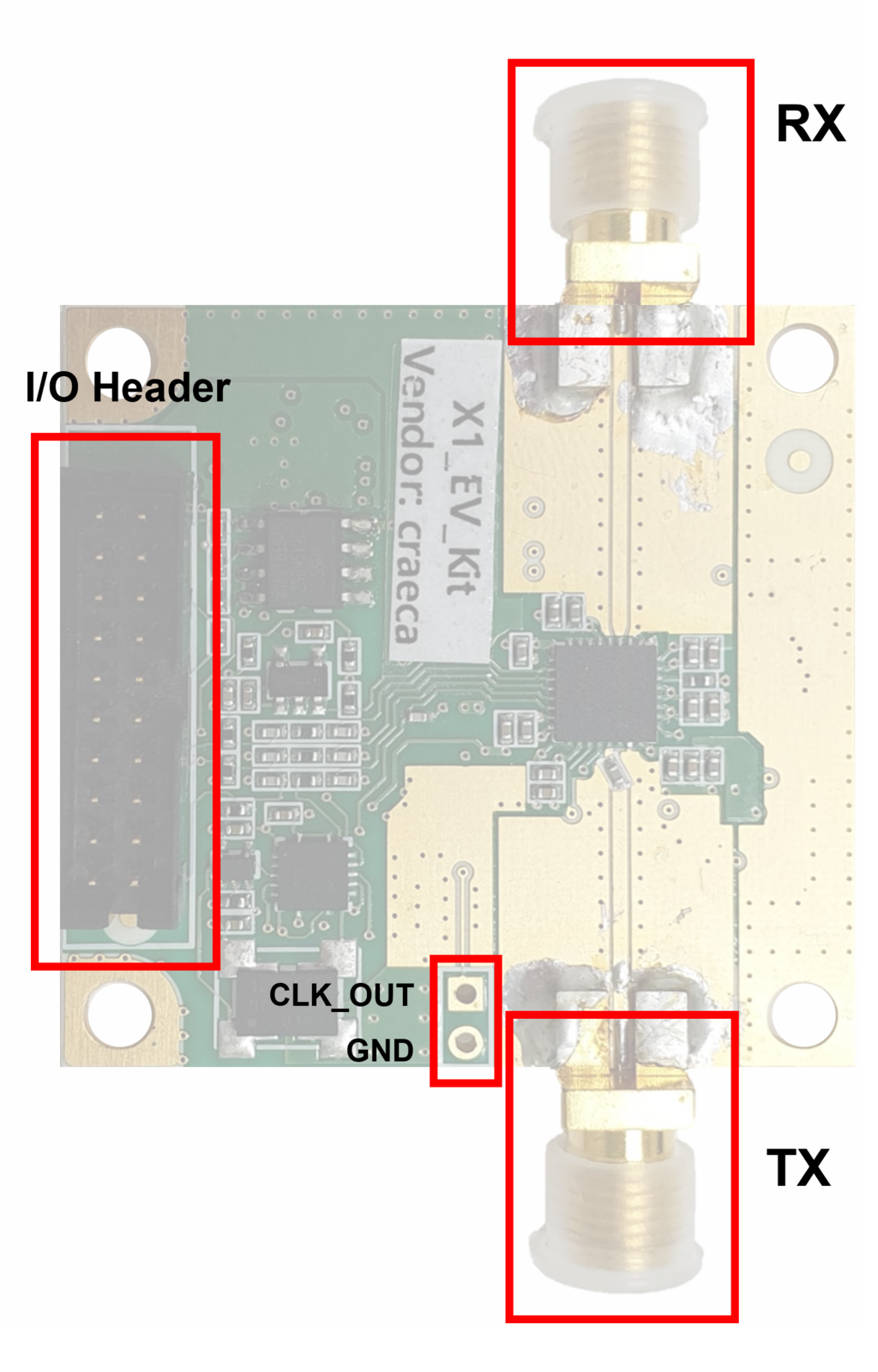

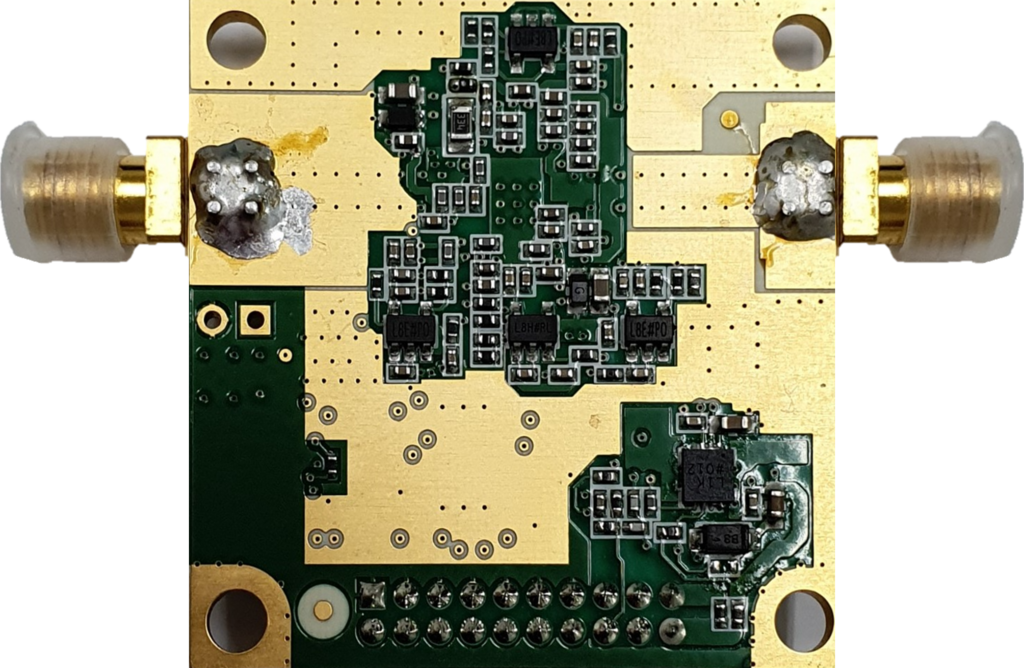

 사양

• 주파수 : 0.85GHz - 9.55GHz (-10dB)
• 전압     : 4.5 - 6V
• 3.3V 디지털 직렬 주변 인터페이스(SPI)
• RF 입력 및 출력용 SMA 커넥터




• Single chip CMOS NVA6100 Impulse Radar
•  0.85 to 9.55 GHz transmit bandwidth (-10dB)
• Small form factor
• Cost efficient design
• 3.3V Digital Serial Peripheral Interface (SPI)
• SMA connectors for RF-in and RF-out
• On-board crystal oscillator
• On-board flash memory for storing calibration data
• Module power down function for low power duty cycled applications
• 4.5-6V operating voltage



 Electrical Specifications

Boad Supply Voltage           : 4.5 - 6V

Maximum input RF level     : 6dBm

External clock frequency     : up to 100 MHz

SPI clock frequency             : up to 30 MHz

Logic input voltage level       : 3.3 V

Logic output voltage level     : 3.3V



 Application

• Medical diagnostics
• Life sign monitoring
• Energy automation
• Through-wall imaging
• Tank gauging
• Materials evaluation
• 벽투과
• 지면투과 (GPR)
• 인체투과
• 지뢰탐지
• 탱크 내용물 측정
• 눈(snow) 높이
